重型錘式破碎機配件

重型錘式破碎機的主要配件有轉子、錘頭、反擊襯板，破碎工作時都是這三個配件在工作的；再然后還有機架、動力裝置、過載保護裝置、密封防塵裝置等部件一起組成整個重型錘式破碎及設備。整體的結構都不是的復雜，轉子、錘頭、襯板等易損件采用的高錳鋼材質制造，機架等部件也是采用的抗沖擊能力高的材質構成，可以的提高破碎機的使用壽命，運行成本。

重型錘式破碎機配件詳解

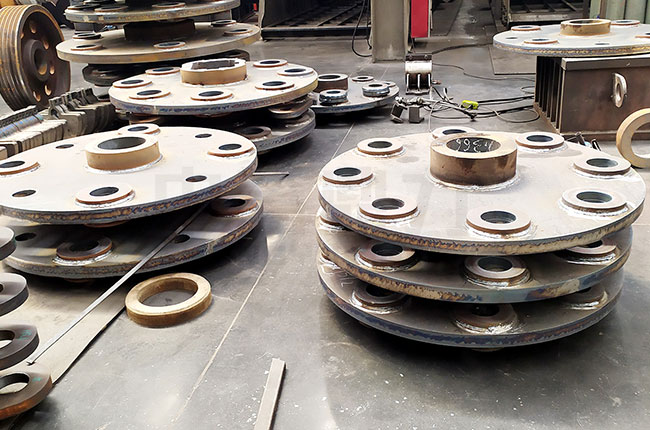

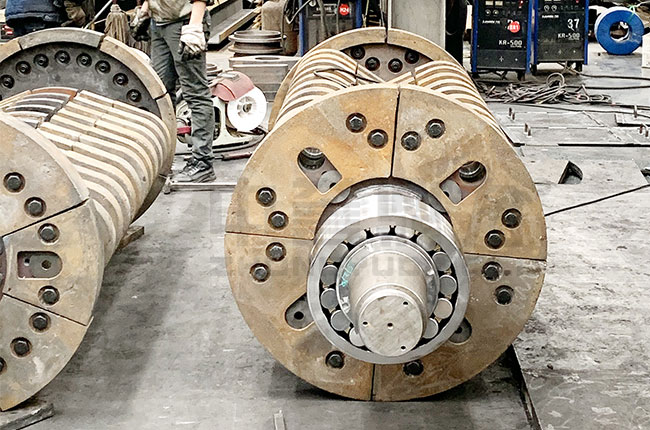

1、轉子：轉子是由主軸、錘架、圓盤、錘頭、銷軸等部件構成，是重型錘式破碎機的主要工作部件。該轉子是支撐在兩個調心滾動的軸承上面的，圓盤上面有分布均勻的銷孔，通過銷軸來將錘頭給懸掛在轉子上面，且為了防止錘架和錘頭的晃動，需在錘架兩端壓緊錘盤或?qū)⒙菽妇o固。

2、錘頭：錘頭的重量、外形的尺寸、鑄造時的材質等對設備的生產能力有較大的影響，且錘頭的動能大小也是與改配件的重量成正比的，即錘頭越重其動能就越大、破碎效率越高。在選擇錘頭時需要根據物料的進料尺寸的不同進行適當?shù)倪x擇。錘頭屬于易損件，需緊湊更換，為減少更換時間及工作強度，可選擇組合式錘頭。

3、反擊襯板：重型錘式破碎機是使用錘頭來高速捶打物料的，礦石可以具有大的速度，為防止機架的磨損，機架的內部都裝有高錳鋼襯板，是由托班及襯板等組成的反擊襯板。進料角度可通過螺釘進行調節，反擊襯板磨損嚴重時可進行單個的更換，可物料出料的質量。

4、機架：機架都是由上機體、下機座、左側壁與右側壁等部件焊接而成。上機體設置有進料口，前后有對稱的檢修孔；下機體是20-40mm的碳素鋼板敢接而成，且設有出料口，左右兩側也有檢修孔；軸承支架是兩側的鋼板焊接而成來支撐轉子。為了防止漏灰在機架上需安裝一個叫做軸封的裝置。

5、動力裝置：主軸的一端使用皮帶輪與電動機進行連接，主軸也是支持轉子的注意零件，起到整個重型錘式破碎機設備的動力裝置，做到帶動設備的運轉工作。

6、過載保護裝置：金屬物料都重型錘式破碎機是個大的威脅，金屬物料進入破碎機設備后會造成使用事故，所以都裝配有安保護裝置，且主軸安裝安銅套，皮帶輪套在銅套上與安銷鏈接，如有金屬物料進入設備內或過載時安銷會被切斷，起到保護的作用。

7、密封防塵裝置：設備的密封可以防止灰塵、濕氣等進入軸承及工作部件內，例如齒輪滾子齒的嚙合，也防止了潤滑油的流失。密封可影響軸承與齒輪滾子的應用時間，影響工作效率。如設備的使用環境惡劣，密封可起到防塵的作用，設備使用過程中的粉塵少，噪音，符合環保的。
