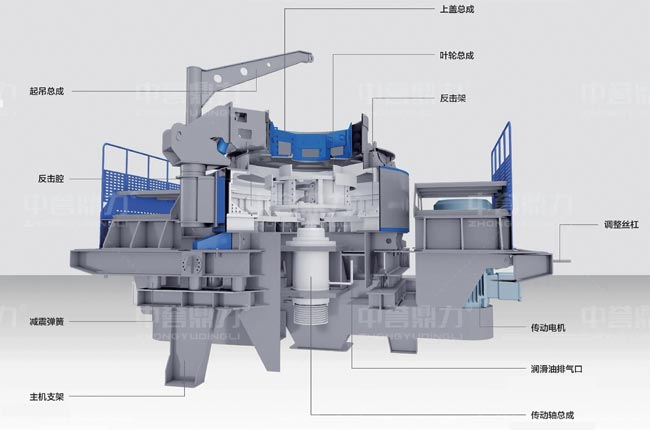

沖擊式破碎機結構圖
起吊總成：用于檢修葉輪和檢查傳動軸；
上蓋總成：調整進料方式，“進料”“瀑落進料”；
葉輪總成：對原料進行加速，使原料甩到破碎腔，對其破碎；
反擊架：破碎腔襯板；
調整絲杠：調整皮帶松緊；
潤滑油排氣孔：使潤滑油回流順暢；
減震彈簧：減輕設備震動；

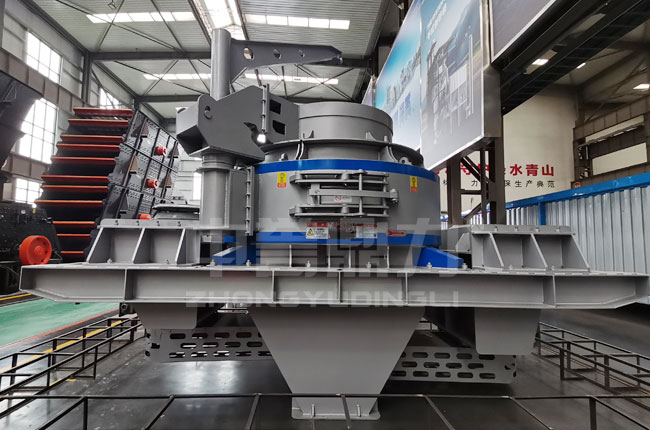

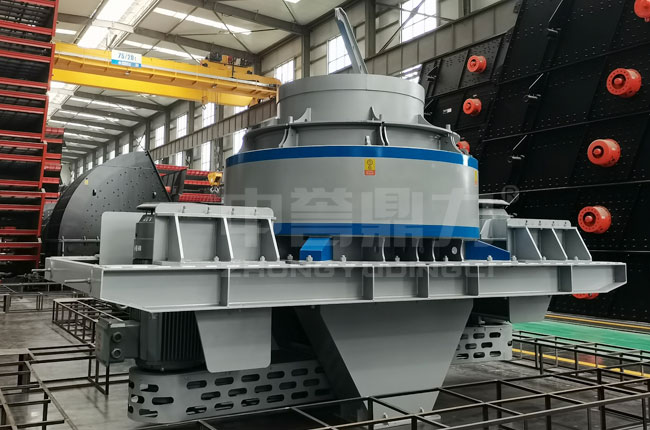

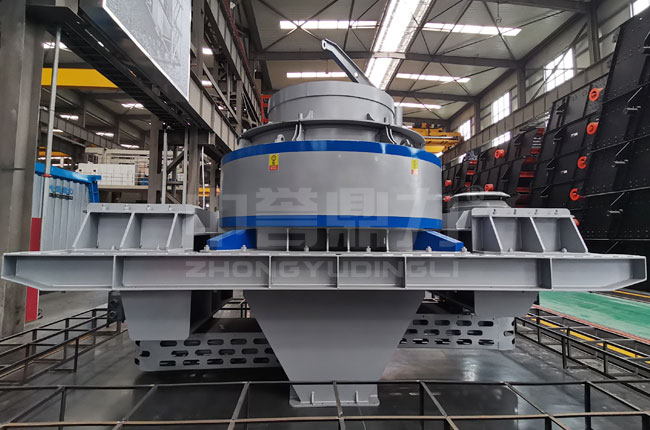

立式沖擊破碎機集三種破碎模式于一體，可整形、可制砂，處理能力在250-800t/h，適用于模式硬度小于9級的金屬和非金屬礦石、建筑廢料等物料，不建議處理粘性物料及含泥土較多的物料。
250-800T/H
處理能力60mm
進料粒度河卵石、礦石尾礦、石屑等各種物料
深腔葉輪設計，可通過更多的物料，相比傳統機器可提高30%。
組合式拋料頭設計，依據磨損情況更換，可30%的使用成本。
石打石，石打鐵兩種工作方式，適用于不同硬度物料的破碎加工。
智能系統自動注油潤滑，冷卻加熱自動工作，設備穩定運行。
起吊總成：用于檢修葉輪和檢查傳動軸；
上蓋總成：調整進料方式，“進料”“瀑落進料”；
葉輪總成：對原料進行加速，使原料甩到破碎腔，對其破碎；
反擊架：破碎腔襯板；
調整絲杠：調整皮帶松緊；
潤滑油排氣孔：使潤滑油回流順暢；
減震彈簧：減輕設備震動；

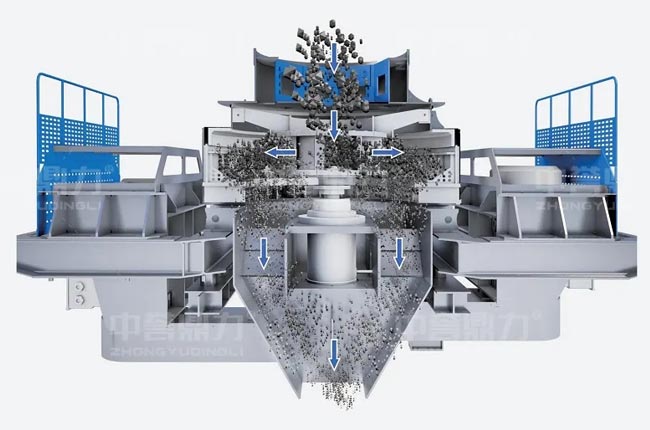

沖擊式破碎機是依靠葉輪甩出物料，物料加速度刷出后，撞擊到反擊架反擊，形成物料間想不摩擦破碎，不僅對設備的磨損小，同時還具備整形效果。
依照不同的物料，沖擊式破碎機可選配“石打石”和“石打鐵”破碎方式，石打石適用于玄武巖等硬度較大物料，采用物料與物料襯層沖擊破碎，設備損耗小，維護保養周期長；石打鐵適用于石灰石等硬度低的物料，物料撞擊反擊塊產生破碎。
| 型號 | 進料粒度 (mm) | 葉輪直徑 (mm) | 轉速 (r/min) | 雙電機功率 (kw) | 處理能力 (t/h) | 外形尺寸 (mm) |
|---|---|---|---|---|---|---|
| DLVSI1140 | ＜50 | 1100 | 1100-1400 | 200×2 | 250-340 | 5600×2990×4190 |
| DLVSI1145 | ＜55 | 1100 | 1000-1300 | 220×2 | 280-400 | 5600×2990×4190 |
| DLVSI1150 | ＜55 | 1100 | 1000-1300 | 250×2 | 300-440 | 5600×2990×4190 |
| DLVSI1263 | ＜60 | 1200 | 900-1200 | 315×2 | 400-580 | 5600×2990×4190 |
| DLVSI1370RG | ＜60 | 1300 | 900-1100 | 355×2 | 700 | 6000×3650×4350 |
| DLVSI1380RG | ＜60 | 1300 | 900-1100 | 400×2 | 800 | 6000×3650×4350 |
*由于技術不斷改進，如有變動恕不通知；詳細規格參數請向中譽鼎力索要。
河南中譽鼎力專注礦山機械生產30余年，匠心打造每一款砂石加工設備，生產立式沖擊式破碎機質量高、性能優，在礦山機械域享有的聲譽，并且設備自產自銷，用戶能以較低的價格拿到高質量的設備！
立式沖擊式破碎機采用不易磨損鋼材，結合成熟的工藝，加上制造上層層把關，并積汲取售后團隊及用戶的反饋，研發團隊屢次設計、驗證，科學合理的劃分出多種型號，盡可能地滿足不同用戶的生產需求。
