單段錘式碎石機結構組成

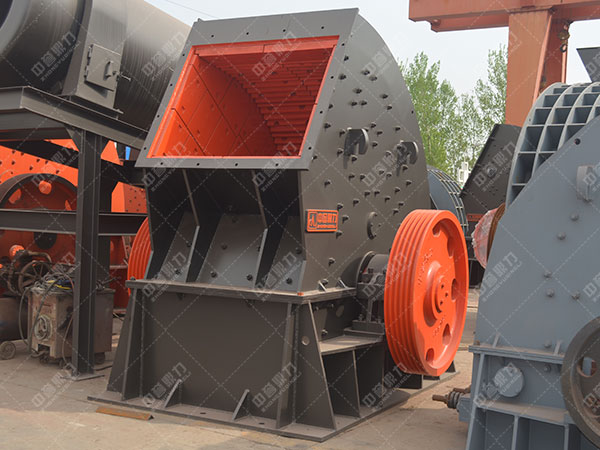

【單段錘式碎石機結構組成】單段錘式碎石機主要由轉子、殼體、破碎板、排料篦子、排鐵門和驅動部分等構成，下面就來帶大家看下！

單段錘式碎石機結構組成

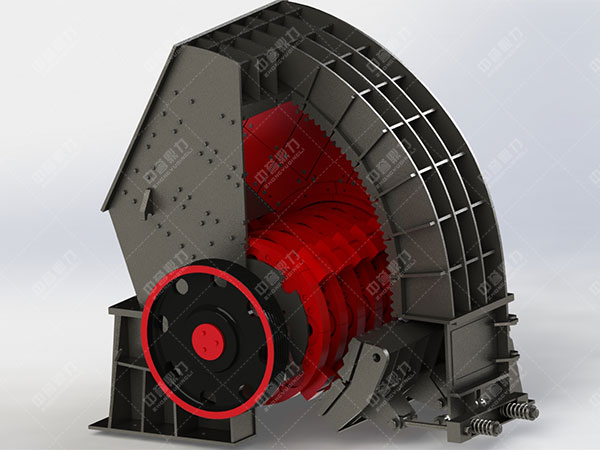

1、單段錘式碎石機轉子及軸承部。

轉子式單段錘式碎石機零件，它由錘盤、端盤、錘頭、錘軸、主軸、飛輪、皮帶輪等構成，軸承部由軸承和軸承箱等構成，錘盤和端盤不變在主軸上，兩端用鎖緊件鎖緊，錘盤外緣堆焊合金，錘頭懸掛在貫穿錘盤的錘軸上，并在轉子的周向和軸向呈均布以轉子的整體均衡，錘頭使用回轉結構設計，破碎大塊巖石時即使不能一擊即碎，也能在擔料杠的保護下退避到錘盤中，以轉子的正常運行，單段錘式碎石機錘頭在一邊磨損后可以換邊使用，主軸使用高性能合金鋼為材料，可以符合傳遞大扭矩的所要，支承轉子的雙列球面滾子軸承可以承受很大的載荷，軸承使用脂潤滑，廢脂可通過排脂孔排出。

2、單段錘式碎石機殼體。

單段錘式碎石機殼體由上左殼體、上右殼體及下殼體構成，通過螺絲聯機成一體，殼體部使用Q235-A鋼板焊接，與巖石接觸的內表面均裝有襯板，上右殼體上開有抽錘軸孔，下殼體的前后均裝有維護門殼體，供替換篦板和人員進入機內維護用。

3、單段錘式碎石機排料篦子與保險系統。

排料篦子由如果干塊篦子和篦子架及保險系統等構成，篦子板是由合金材料整體鑄造而成，它安裝在轉子的底部，其圍包角約180°，它與轉子的間距可以由兩端的調整螺絲來調整，新裝錘頭時應使排料篦子與轉子工作圓之間的空間在20～25㎜之間，當錘頭磨損變短后應立即調整排料篦子與轉子工作圓之間的空間，使錘頭與篦子架之間得以繼續正確的空間，這樣單段錘式碎石機就可以持久地位于正常狀況下工作，當機器內進入其出破碎莫氏硬度比提高的巖石或鐵塊，能立即從排鐵門處排出，保護了機器的正常運行生產。

4、單段錘式碎石機驅動部分的安裝，驅動部分是碎石機的動力源，它由電機帶輪及滑軌零件組合而成。
