反擊錘式破碎機結構部件有哪些？

【反擊錘式破碎機結構部件有哪些？】河南中譽鼎力公司生產的反擊錘式破碎機結構部件有很多，主要由轉子、殼體、破碎板、排料篦子和排鐵門等組合。

反擊錘式破碎機結構部件有哪些？

1、轉子

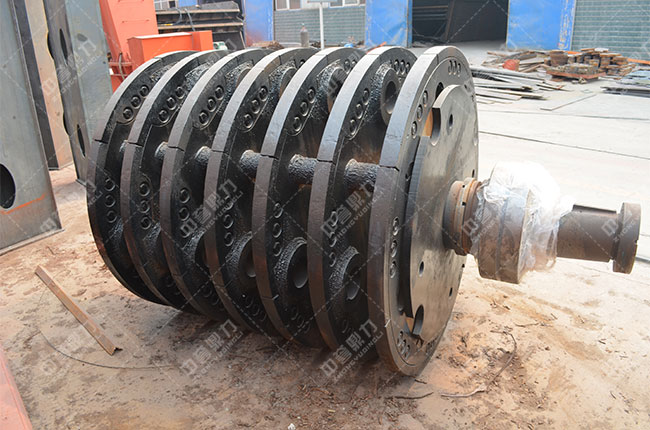

反擊錘式破碎機轉子是主要零件，它由錘盤、端盤、隔環、錘頭、錘軸、主軸、皮帶輪、軸承和軸承座等組合。

轉子主軸選擇好質量合金鋼為材料，以符合破碎大石頭和傳遞扭矩的所需，盤體和隔環相間套在主軸上，由彈簧銷貫通緊固，雙列向心滾子軸承可以承受很大的沖擊載荷和大跨度安裝，皮帶輪安裝于軸端，錘頭懸掛于錘盤之間，是回整改的，當錘頭碰到大塊巖石不能一擊而碎時，它能退避到錘盤之中，并轉子操作平穩。

錘頭由錳鉻合金鋼鑄成，擁有高性和抗沖擊能力，當它的一邊磨損之后，可以換邊使用，錘盤邊沿堆焊合金材料，錘頭可憑借巖石的物理性能和所需出料粒度進行區別排列。

2、殼體

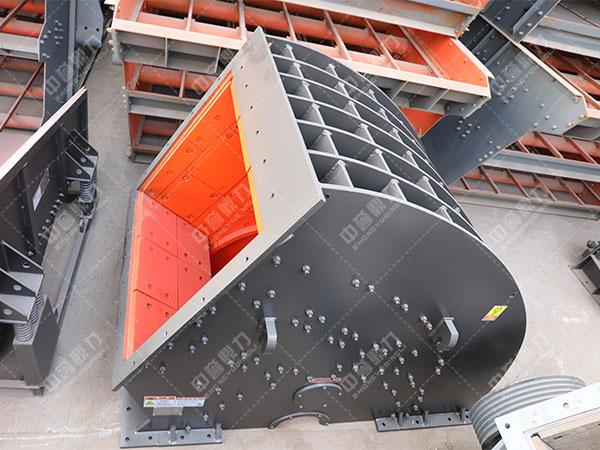

反擊錘式破碎機殼體由下殼體、帶入料口的上殼體(I)及上殼體(II)組合，下殼體前后墻板上開有維護門，供抽取排料篦子和排鐵門之用，凡與巖石接觸的內表面均有襯板保護免得磨損，上殼體(II)與下殼體鉸接，只需拆除它與相關件的結構螺釘，就可使之開動露出轉子，以便替換襯板、錘頭或取出轉子，上殼體(II)正面有觀察門，用在觀察和緊固破碎板的銜接螺釘。

3、破碎板

反擊錘式破碎機破碎板位于轉子的正前方，程度線以上，它的上端鉸接于上殼體上，下端用調整螺桿不變，破碎板與轉子工作圓之間的空間尺寸影響著進入排料帶的石頭粒度，通常這里的空間要與排料很大尺寸大致相等，齒狀破碎板由高錳鋼鑄造。

4、排料篦子

反擊錘式破碎機排料篦子安裝與轉子緊底下，其包圍角度為135o，它和轉子工作圓之間的空間可進行調整，在給料處此空間不宜大于很大排料粒度的1.2倍，其中部和尾部應縮小到與很大給料大小相當，排料篦子由幾塊鑄造高錳鋼篦板組合，按圓周向排列的蓖條空間通過面積大，因此易卸掉含濕的石頭。

5、排鐵門

反擊錘式破碎機排鐵門鉸接于下殼體上，并位于排料篦子的后方，當排料篦子所需調整時，它可做相應的調改，當有異物進入時，它可在離心力影響下被擠開并將異物立即排出，繼后在重錘影響下無需人工閉合，從而防止為破碎石頭的泄漏，當許可的排料粒度較大時，可以不裝排鐵門。
