反擊式破碎機結構組成介紹

反擊式破碎機又叫反擊破，主要用于冶金、化工、建材、水電等經常需要搬遷作業的物料加工，是用于高速公路、鐵路、水電工程等流動性石料的作業，可根據加工原料的種類，規模和成品物料要求的不同采用多種配置形式。反擊式破碎機結構有彈簧、欄桿、前反擊架、后反擊架、反擊襯板、方鋼、反擊襯板螺栓、翻蓋裝置、主軸、板錘、轉子架、襯板、鎖緊塊、壓緊塊等。下面為大家詳細介紹一下主要的反擊式破碎機結構！

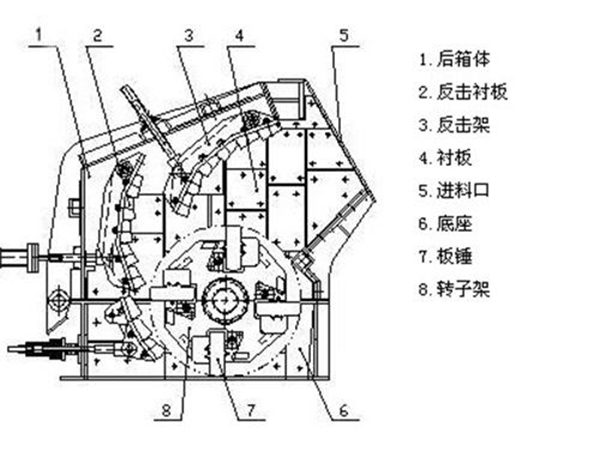

反擊式破碎機結構

1、反擊破轉子架

反擊式破碎機轉子架采用鋼板焊接而成，板錘被固定在正確的位置，板錘采用高材料制成，整個轉子具有良好的動靜平衡性和耐沖擊性。

2、主機機架

反擊式破碎機的機架由上機架和下機架兩部分組成，彼此用螺栓聯接。轉子的軸心線上面的為上機架，其上裝有供檢修、安裝用的側門和后門。轉子的軸心線下面為下機架，用螺栓將其固定在地基上，主要承受整個機器的質量。機架內部所有接觸礦石的部位均裝有可更換的襯板。

3、反擊破殼體

反擊破殼體是反擊式破碎機的支承部件，需要具備的強度，不能產生變形或開裂現象，其殼體主要由破碎機前、后反擊架、反擊襯板、主軸、轉子、等部分組成。

4、破碎機反擊板

反擊板的結構形式，對破碎機的破碎效率影響很大。反擊板有折線形或圓弧形等結構。折線形的反擊板結構簡單，但不能礦石獲得 的沖擊破碎。圓弧形的反擊板，比較常用的有漸開線形的，這種結構形式的特點在反擊板的各點上，礦石都是以垂直的方向進行沖擊，因而破碎效率較高。

5、反擊破板錘

反擊破板錘又稱打擊板，是反擊式破碎機中 容易磨損的工作零件，要比其他破碎機的磨損程度嚴重得多。板錘的磨損程度和使用壽命是與板錘的材質、礦石的硬度、板錘的線速度（轉子的圓周速度）、板錘的結構形式等因素直接有關的，其中板錘的材質問題是決定磨損程度的主要因素。

6、破碎機方鋼

破碎機方鋼呈方形，可以分為有縫和無縫。有縫方鋼是由鋼板焊接在一起，做成方形鋼管。無縫方鋼是由無縫鋼管改拔而制的。其抗壓能力遠遠大于有縫方管。反擊破方鋼起到不讓料從前方排出的作用。

上面為大家詳細介紹了主要的反擊式破碎機結構，大家在以后的使用過程中，如果設備出現了問題，可以對這些部件進行排查修復。我們公司生產的反擊式破碎機由于的結構及質量優勢，使得該設備受物料性質及生產環境的影響比較小，其產量比市場上同類型的反擊式破碎機都要高很多，即使是長時間的連續運行，也不容易出現故障。
