螺旋輸送機結構改進分析

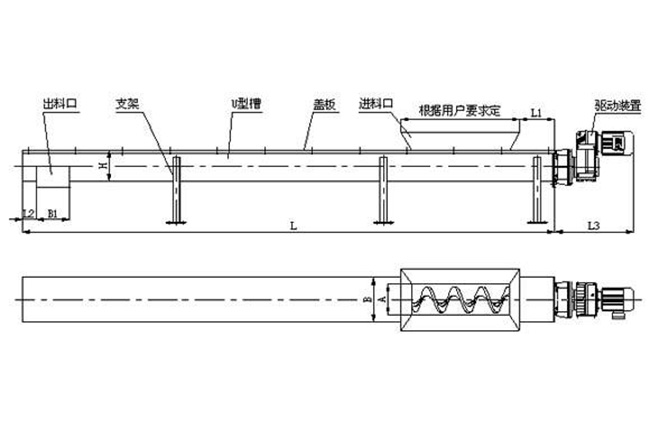

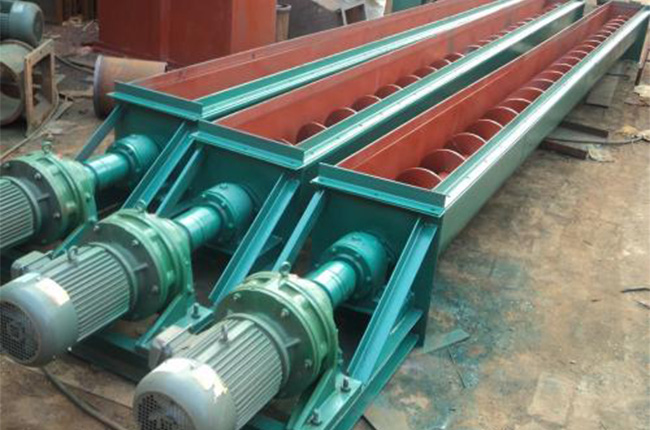

螺旋輸送機設備

螺旋輸送機是一種利用電機帶動螺旋回轉，推移物料以實現輸送目的的機械。它能水平、傾斜或垂直輸送，具有結構簡單、橫截面積小、密封性好、操作方便、維修容易、便于封閉運輸等優點。螺旋輸送機在輸送形式上分為有軸螺旋輸送機和無軸螺旋輸送機兩種，在外型上分為U型螺旋輸送機和管式螺旋輸送機。

工作原理：當螺旋軸轉動時，由于物料的重力及其與槽體壁所產生的摩擦力，使物料只能在葉片的推送下沿著輸送機的槽底向前移動，其情況好像不能旋轉的螺母沿著旋轉的螺桿作平移運動一樣。物料在中間軸承的運移，則是依靠后面前進著的物料的推力。所以，物料在輸送機中的運送，完是一種滑移運動。

現有的螺旋輸送機也存在的缺陷，如螺栓易斷裂、軸承易損壞、故障率高等。下文給出幾點結構改進意見。

螺旋輸送機結構改進

1、加中間軸處連接部分的強度

在生產中，螺旋輸送機葉片法蘭與中間軸法蘭連接螺栓易斷裂。可從增加連接部分強度入手，改變螺旋輸送機葉片法蘭直徑。改進后需加強巡檢，若發現個別螺栓松動斷裂，應及早適時停機維修，避免以前連接螺栓斷裂嚴重的現象。

2、尾部軸承及軸承座

螺旋輸送機頭部采用止推軸承，尾部采用向心軸承及其軸承座（葫蘆頭），由于密封條件限制及密封圈易損壞，灰塵及物料易進入軸承座變成油泥，使軸承較易損壞，使用周期不足一年。為此，可尾部軸承及軸承座，在尾部加裝一個中間軸，和其他中間軸一樣，用懸掛軸承（吊瓦架）倒支撐，但要注意調平尾部懸掛軸承，使其與其他懸掛軸承保持直線度。

3、增加螺旋輸送機單節長度

單節長度短導致在輸送距離稍長時節數較多，為了減少連接部分的故障源，可將一臺由2節組成的的螺旋輸送機加工為1節，法蘭也用前述加厚的結構，并在法蘭與厚壁鋼管焊接處徑向三等分焊三角筋，防止扭斷法蘭。經改進后使用可過一年，運轉良好，此外由于減少了中間軸，因此可使故障顯著減少。
