錘式破碎機專利

主分類號：B02C13/04(2006.01)I

分類號：B02C13/04(2006.01)I B02C13/282(2006.01)I

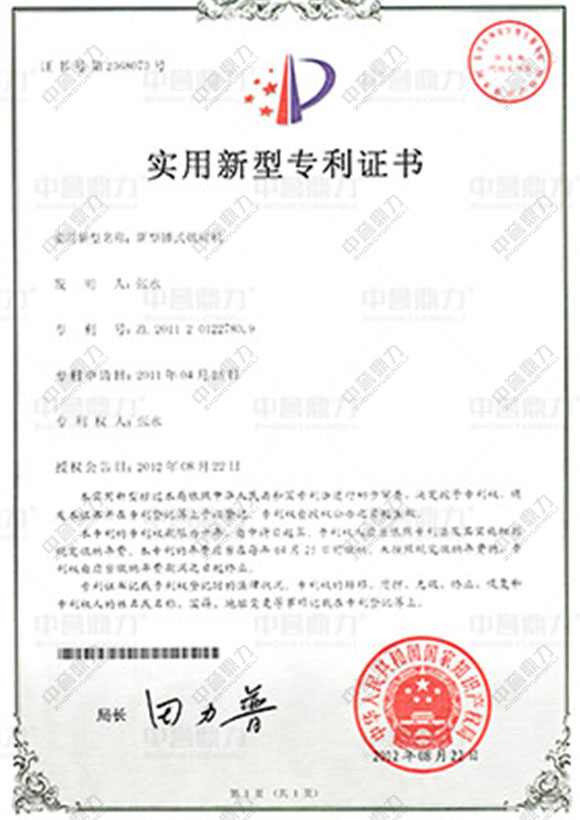

專利號：ZL201120122780.9

IPC/LOC：B02C13/04(2006.01);B02C13/282(2006.01);

申請人：新鄉市鼎力礦山設備有限公司（現河南中譽鼎力智能裝備有限公司）

發明(設計)人：張永

本實用新型公開了一種新型錘式破碎機，主要由：上機殼、下機殼、轉子、轉子盤、錘頭、襯板、調節絲杠及襯板組件組成，其特征在于：取消原有破碎機下機殼篩條而改為能夠擺動的活動襯板組件或固定襯板組件，所述的襯板組件設置在下機殼后部的內壁，與固定在上機殼內壁的襯板形成一個開放的破碎腔；所述的轉子安裝在上機殼與下機殼結合位置的處；所述的轉子盤固定安裝在轉子上；所述的活動襯板組件與調節絲杠鉸接。本實用具有結構簡單，開放的破碎腔更有利于出料與調整出料粒度，由于錘頭采用鉸接方式，其在工作時與礦料的接觸由剛性接觸，變成軟接觸有效的保護了錘頭，故延長了使用壽命。
