齒輥破結構組成_工作原理

【齒輥破結構組成_工作原理】齒輥破是在消化吸收外同型號機械成熟技術基礎上，結合我的情研制的一種碎石機，它與內同性能碎石機相對，擁有占據空間小、產量大、工作、破碎齒板時間長、破碎粒度均勻等優勢。

齒輥破結構組成

2PGC1212型雙齒輥破主要用在煤礦的破碎，也應用在粘土或選煤廠破碎原煤等中等莫氏硬度以下的其它石頭，雙齒輥破由電機、兩組齒輥組、罩子、液壓緩沖系統、機架等部分組合，憑借安裝要求驅動系統的設置有左、右兩種安裝形式。

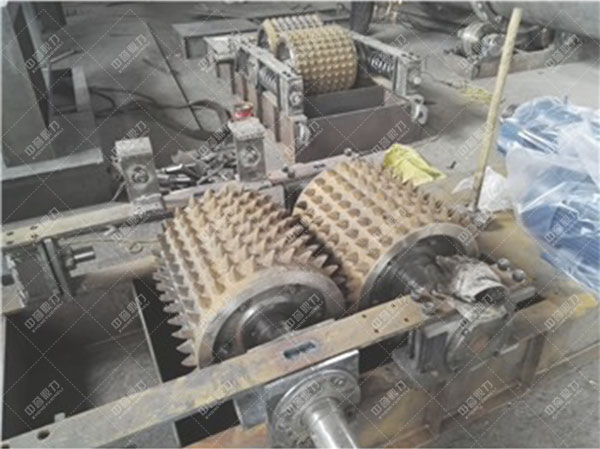

齒輥組：齒輥裝有兩組，有一組不變齒輥和一組可動齒輥組合，兩組齒輥都通過各自的皮帶輪驅動動力，為維護縮小多種麻煩，安裝便于，每組齒輥由12塊月牙形的破碎齒板、通過高受力性能螺釘與輥軸上的不變架聯接而成，破碎齒板選擇高受力性能、高受力性能合金鑄鋼生產，擁有的性能和高受力性能的抗沖擊性能，持續使用時間長，齒板磨損后便于替換。

液壓缸緩沖系統：該系統通過予先液壓缸對可動齒輥施以的壓緊力，用做均衡石頭破碎時對動齒輥出現的反影響力，當碎石機一旦進入難以破碎的石頭時，液壓缸深度被壓縮，動齒輥退讓，這樣就可緩和限破碎力所引發的沖擊，并能已免齒輥被硬物卡住所造成的停止運行或事件。

粒度調整系統：本系統由兩組可增減的墊片組合，只要增減其中的墊片多少就能調整輥縫空間，以此來調整齒輥破石頭的出料粒度。

齒輥破工作原理

在操作過程當中，齒輥破由電機通過皮帶輪驅動驅使兩個齒輥組做持續相向運動，當石頭從碎石機的入口落入時，在齒牙的影響下對石頭進行劈碎和破碎，破碎后的石頭經卸料口排出，由于該齒輥破有劈碎影響，石頭的傷害性小。
