pe鄂破機傳動裝置的結構分析

【pe鄂破機傳動裝置的結構分析】pe鄂破機擁有構造正確、工作、便于修護等特點，因而在多工業中均有普遍的運用，在其各組合部分中，驅動系統是pe鄂破機的重要組合部分，其結構了解如下文。

pe鄂破機傳動裝置的結構分析

可動顎板的運動是借助連桿和推力板機構來完畢的，它由飛輪與偏心輛、連桿、前推力板和后推力板組合，飛輪分別裝在偏心軸的兩端，偏心軸支承的機架側壁的主軸承中，連桿頂部裝在偏心軸上，前、后推力板的一端分別支承在連桿底部兩側的肘板支座 上，前推力板的另一端支承在動顎底部的肘板支座中，后推力板的另一端支承在機架后壁的肘板支座上，當電機通過膠帶輪驅動偏心軸操作時，連桿出現上下運動，并驅動推力板運動，由于推力板的運動改換歪斜角度，于是可動顎板就圍繞懸掛軸往復運動，從而使進入機腔的加工原料遭到傷害，當動顎板向前擺動時，程度拉桿通過彈簧 來均衡動顎和推力板所出現的慣性力，使動顎板和推力板緊密結合，不分離，當動顎后退時，彈簧又可起協助影響。

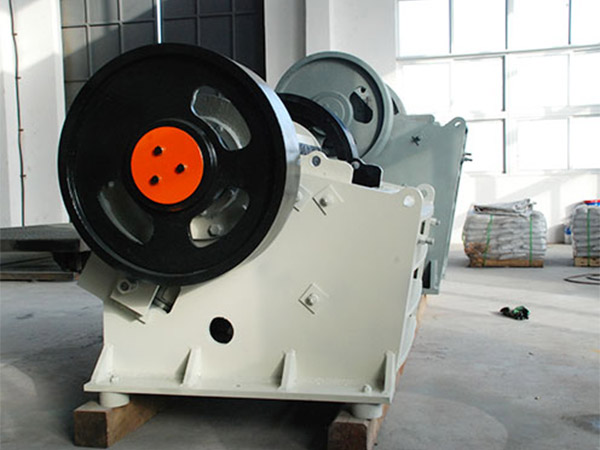

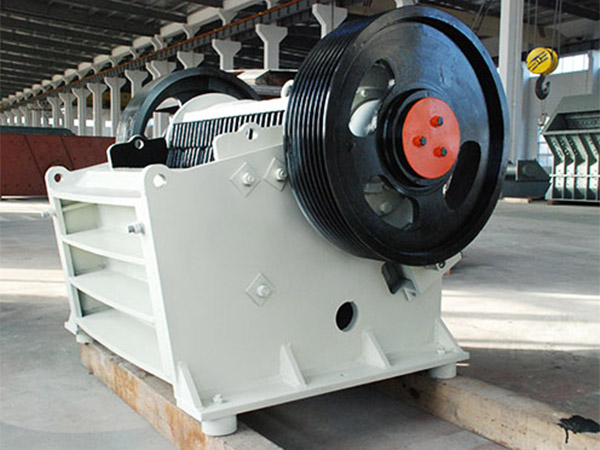

由于pe鄂破機是間斷工作的，即有工作行程和空轉行程，因此它的電機負荷不均衡，為使電機負荷均勻，就要在動顎向后移動（離開不變顎板）時把能量貯存起來，向前移動時再將能量部釋放出來，憑借慣性的原理的偏心軸兩端各裝設一個飛輪，就可符合這個目的，為了簡化結構，通常把一個飛輪兼作傳遞動力用的膠帶輪，即膠帶輪此時也起飛輪影響，心軸（主軸）是碎石機的重要零件，簡單擺動pe鄂破機動顎懸掛軸又叫心軸，偏心軸負責驅動連桿上下運動，工作時將承受很粗碎碎力，通常都使用好性能合金制作，連桿是由連桿體和連桿頭組合，由于工作時承受拉力，故用鑄鋼制作。
