鄂破碎機分解圖：破碎機腔形狀與工藝特點

【鄂破碎機分解圖：破碎機腔形狀與工藝特點】鄂破碎機是憑借兩顎板對石頭的擠壓和彎曲影響，粗碎或二段破碎各種莫氏硬度石頭的碎石機器，其碎石機構由不變顎板和可動顎板組合，當兩顎板挨近時石頭即被破碎，當兩顎板離開時小于出料口的石塊由底部排出，它的破碎動作是間歇進行的，這類碎石機因有構造正確、工作和能破碎堅硬巖頭等特點而被普遍運用在選礦、建筑材料、硅酸鹽和陶瓷等工業部門，和圓錐碎石機相對，鄂破碎機投資少，成品石塊少，生產資金低，與錘頭破碎機相對，件使用使用時間長，生產效能高，后期投入少。

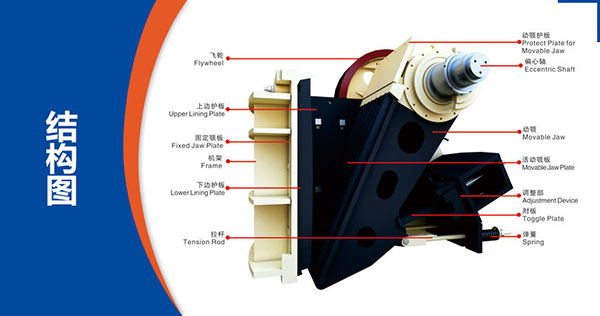

鄂破碎機分解圖：破碎機腔形狀與工藝特點

機腔的形狀有直線型和曲線型兩種，當動顎擺到虛線位置時，便下落到程度面上，兩程度面間的垂直距離，就是碎石機在空轉行程時，石塊兒落下的距離，在顎板下一次的工作行程中，程度面的石頭塊兒則被破碎，到空轉行程時，石塊兒便落到程度面上，以此類推，石塊兒漸漸被破碎而粒度漸漸減小，通過出料口排出去。

在直線機腔中，各個持續的程度面間形成的梯形斷面的體積向下依次遞減，石頭間的空隙也漸漸減小，而動顎的擺動行程和壓碎力卻漸漸添加，石頭到出料口附近的排料速度就減慢，于是，在出料口附近就輕易出現賭賽現象，這是造成機器載和襯板下端磨損嚴重的主要因素。

曲線機腔是將不變顎襯板改成曲線形狀，曲線是按機腔的哧角從上向下漸漸減小的準則而設計的，在曲線型機腔中，各個聯系的程度面間行成的梯形斷面的體積，從機腔的中部往下是漸漸添加的，因而石頭間的空隙添加，便于排料，由于賭賽點上移，故在出料口的附近不易出現賭賽現象，鄂式碎石機的結構優化設計中對機腔的結構設計是根據它實際的所需來設計的，不同的設計辦法來完成不同的破碎辦法。
