石英砂直線篩下橫梁的靜力學分析

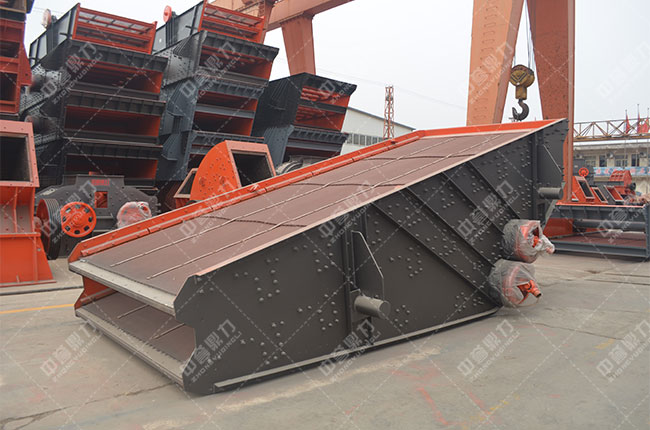

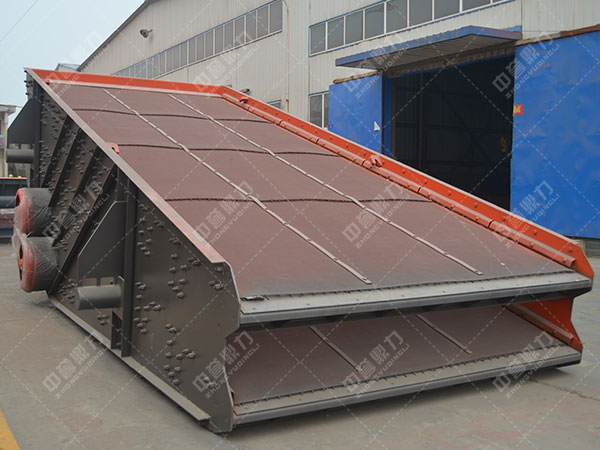

【石英砂直線篩下橫梁的靜力學分析】石英砂直線篩憑借振動電機做為振蕩源，石頭在篩網上被拋起，此時向前作直線運動，從送料機均勻地進入振動篩的入料口，由于其篩選分級效能高，因此被普遍運用在礦山及洗煤廠等工業。

石英砂直線篩下橫梁的靜力學分析

由于振動篩工作環境惡劣，且受力復雜，下梁做為振動篩的主要承載零件，不僅獲得振動載荷，還獲得沖擊載荷的影響，在強大的交變載荷下做受迫運動，長遠使用后會引發疲勞損傷而斷裂，因此發現如何減少下橫梁的傷害頻率有很大的現實意義，中譽鼎力的通過對下橫梁的靜力學了解，為減少其傷害頻率從，進而修改振動篩結構供應了理論根據。

對石英砂直線篩下橫梁進行靜力學了解之前，先憑借Solidworks軟件建立其三維實體模型，之后使用Solidworks-Simulation軟件對其進行靜力學仿真了解。

通過對下橫梁三維模型進行靜力學仿真了解，了解下橫梁槽鋼上表面和側面、槽鋼與鋼管的接觸面和鋼管底部的應力值較大，較大應力處位于鋼管的槽鋼上表面的中間位置、三分之一及1/6位置，即提高筋與槽鋼上表面的接觸位置，屬于應力集中區，槽鋼抗壓能力遠不如鋼管，在簡諧激振載荷與沖擊載荷的共同影響下，由于疲勞運動，槽鋼先被傷害出現裂紋，裂紋通過漢口延展到鋼管，進而造成鋼管斷裂。

另外，所需留意的是，下橫梁的斷裂與焊接做工焊后的回火處置也有很大的聯系，下橫梁是振動零件，如果處置不好，焊接應力無解決，則在振動過程當中也很輕易從焊接處開焊，造成下橫梁斷裂。
