錘式碎石機構造參數

錘式碎石機是礦山砂石場應用較為廣泛的一款破碎機設備，分為小型錘式整形機和大型重錘破碎機設備，錘式碎石機屬于粗碎、中碎設備，主要適用于礦山采石場、砂石場、化工、水泥、冶金等行業。錘式碎石機的構造是由破碎腔、錘軸孔、轉子軸、護邊、襯板、上機殼、錘頭、觀察門、活動襯板等部件組成。錘式碎石機參數是進料尺寸小于1200mm，時產量在100-6000噸之間，可以破碎硬度在200MPa以下、濕度小于10%的各類中等硬度及脆性物料。

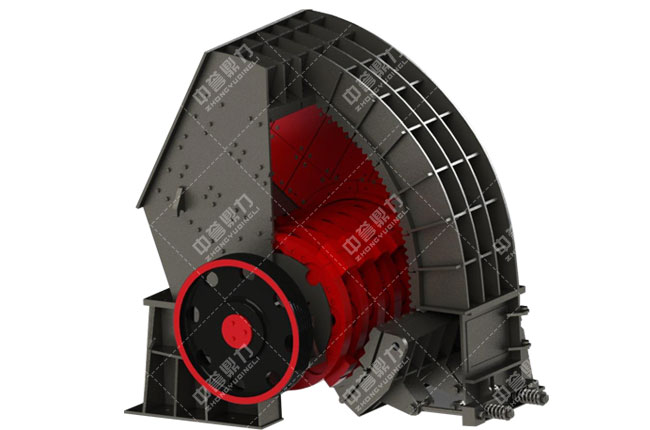

錘式碎石機構造

破碎腔：容量大，可容納更多物料，提高了物料的處理能力，破碎區反擊襯板的花紋是下行鋪設，可減短物料在機腔的停留時間。

錘軸孔：一般出現在機殼的側板上，主要用于更換錘頭或錘軸時使用，平時工作時由錘軸孔壓蓋將孔洞堵上。

轉子軸：是通過球面的調心軸承固定在軸承座上。

護邊：采用(ZGMn17Cr2)材質，抵抗磨損程度高，固定在錘盤的外圓上保護錘盤。

襯板：錘式碎石機襯板采用高錳鋼材料，且為了方便更換磨損的襯板，側襯板被拆分為多個小塊襯板鋪設。

上機殼：采用蝸牛殼結構設計，內部和外部可承受的沖擊能力增強，機殼更加結實且不變形。

錘頭：應用熱復合高絡合金材質，為了延長破碎機錘頭的使用壽命，當錘頭前部棱邊磨損達到底部線時要及時翻面，提高錘頭使用率。

觀察門：留有觀察門可方便觀察破碎機內部，方便檢修破碎機內部故障及易損件的破損程度。

活動襯板：可以提高碎石機設備的生產效率和產能，可調節活動襯板與上機殼的襯板形成開放型破碎腔，利于出料粒度的調整。

錘式碎石機參數

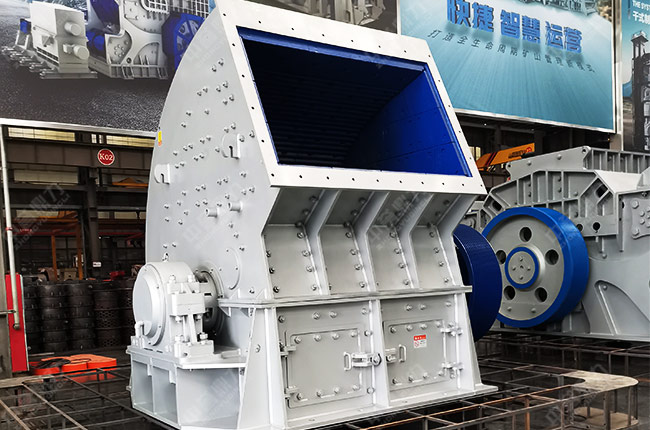

錘式碎石機參數（小型整形機）

錘式碎石機（小型整形機）設備時產150-1500噸，進料粒度小于300mm。具有一次成型、適應性強、運行平穩等特點。

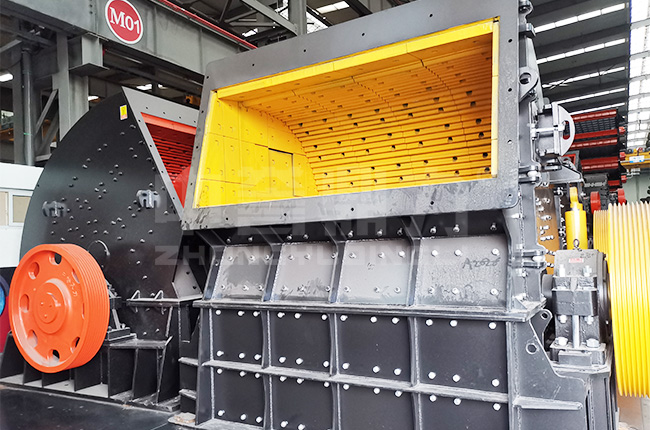

錘式碎石機參數（大型重錘破）

錘式碎石機（大型重錘破）設備時產400-6000噸，進料粒度小于1200mm。具有結構簡單、投資小、產量高、粒形好等特點。
