制砂樓組成結構圖解說明圖

中譽鼎力樓式制砂機組成結構有全封閉皮帶機、立軸式沖擊式制砂機、振動篩、風選設備、收塵器、脈沖袋式除塵器、拌濕機、閉路循環風選系統、開路風選系統組成。

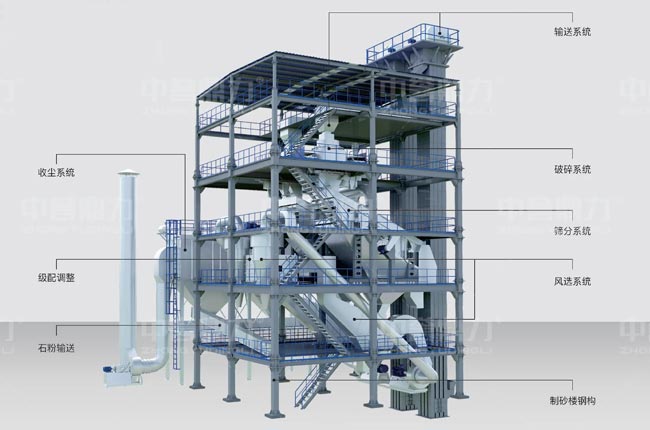

樓式制砂機組成結構圖解

1、全封閉皮帶機

制砂樓采用全封閉皮帶機有輔助翻蓋功能，密封嚴實，不會出現粉塵逸散污染環境，在設備的底部有自動清灰裝置，可節省人工成本。

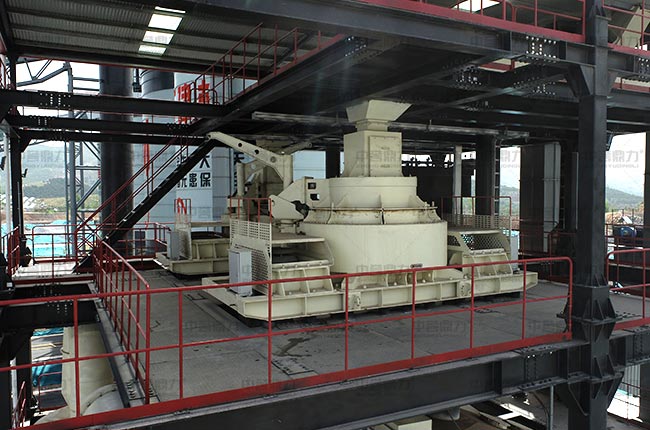

2、立軸式沖擊式制砂機

VSI立軸沖擊式制砂機是制砂樓配備的制砂設備，深腔轉子設計，可破碎更多的石料，采用稀油潤滑系統自動潤滑，易損件也采用硬質不易磨損的材料，減少后期運營成本。

3、振動篩

制砂樓的篩分設備選用的是YKZ系列振動篩，有多層篩網可選，采用Q355B鋼板，機體螺栓連接，法蘭式激振器、彈簧鋼編制篩網，設備篩分物料更松散。

4、風選設備

中譽鼎力制砂樓風選設備組成采用動態選粉機、砂石分離器、靜態選粉機。

5、旋風收塵器

旋風收塵器用于高濃度粉塵的預除塵和物料分離、回收，可收集的細砂，調節機制砂的級配。

6、脈沖袋式除塵器

中譽鼎力制砂樓屬于干式制砂工藝，采用脈沖袋式除塵器對制砂流程中的粉塵進行收集，避免環境污染。

7、拌濕機

制砂樓拌濕機是對成品砂進行加濕處理，避免石料在轉運時的揚塵污染。

8、閉路循環風選系統

閉路循環風選系統除塵器配置小，投資少，適合大產量制砂樓。

9、開路風選系統

工藝簡單，除塵器配置較大，增大設備投資，適合小產量制砂樓。

10、智能系統

制砂樓采用電控集中化、模塊化的系統軟件控制，所有設備集中控制、一鍵啟停、智能監控、故障預警等，可實現遠程電腦或手機監控，既提高運營效率，還能減少管理成本。
